Art.Nr.:

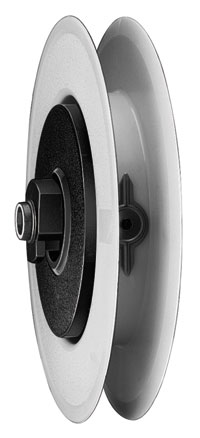

Gurtzuggetriebe, d = 190 mm


Gurtzuggetriebe d= 190 mm Kunststoff,
Untersetzung 2,5 : 1, Zugleistung 60 kg, Gurtaufnahme ca. 7 m

inkl. MwSt.: (19%)zzgl. Versandkosten
Lieferzeit:

sofort lieferbar, Lieferzeit 1 - 3 Werktage

Produktbeschreibung

Gurtzuggetriebe d= 190 mm Kunststoff,
Untersetzung 2,5 : 1
Zugleistung 60 kg,
Gurtaufnahme ca. 7 m

Zum Betrieb des Gurtzuggetriebes benötigt man ein


und einen
Getriebewellenbolzen SW 60

-> geeignet für Rolladengurte mit 23 mm Breite
Das Übersetzungsverhältnis dieses Typs beträgt 2:1, also muss beispielsweise 20 cm am Gurt gezogen werden, um den Rolladenpanzer um 10 cm nach oben zu bewegen. Der Bediener braucht somit nur die halbe Kraft. Somit können auch schwere Behänge problemlos von Hand betätigt werden.

Das Gurtzuggetriebe wird bei großen und schweren Behängen eingesetzt. Auf der Gurtscheibe des Gurtzuggetriebes wird der Gurt eines Gurtwicklers aufgewickelt. Die Montage des Gurtzuggetriebes erfolgt an der Position des Gurtdurchlasses in den Rolladenkasten und schließt an das Ende der Achtkant-Welle SW 60 an.. Achtung! Der Gurt muss - wenn der Rolladenpanzer komplett hochgezogen ist - noch mindestens einmal komplett um die Gurtscheibe gewickelt sein, damit er sich nicht von der Gurtscheibe lösen kann.

 Achtung! Das maximale Rolladengewicht darf 30 kg nicht überschreiten.
