Das Spannlager benötigt man, wenn man 2 Rolladenpanzer in einem Rolladenkasten über 2 Antriebe bedienen möchte.
Das Lager wird im Rolladenkasten verspannt. Verschrauben ist nicht erforderlich!

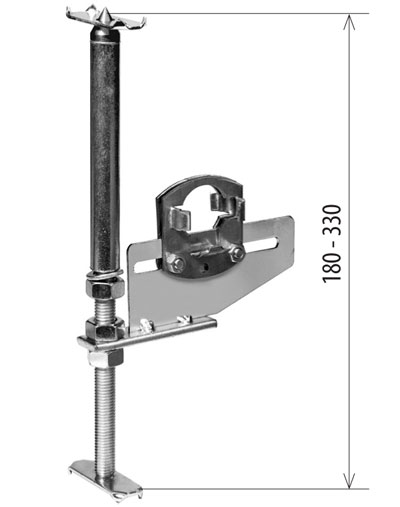

Über die Gewindestange ist das Lager höhenverstellbar. Es besteht eine Verstellhöhe zwischen 180 mm und 330 mm und
kann auch horizontal ausgerichtet werden. Kontermuttern und Muttern sorgen dafür, dass sich das Spannlager fest und
sicher verklemmt. Die Kugellagerschalen stehen 30 mm auseinander.
Technische Daten:
- mit 2 Lagerschalen
- ohne Kugellagereinsätze
- zur Aufnahme von 2 Kugellagern mit d= 40 mm
- mit Haltekrallen
- Spannweite: 180 - 330 mm
HINWEIS: Das Kugellager ist bei der Lieferung nicht enthalten !
