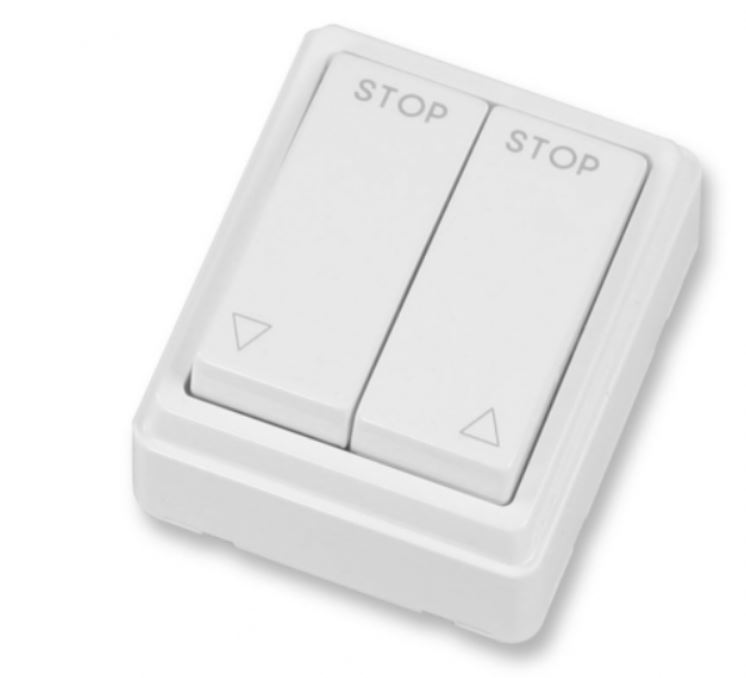

Mini-Doppel-Wippschalter für Aufputzmontage zur Bedienung von Rolladen, Jalousien
und Markisen, mit 2 Wippen, für trockene Räume, nur für Einzelmontage.
Der Schalter rastet beim Drücken ein und
stoppt erst bei Betätigung der Stopp-Taste.

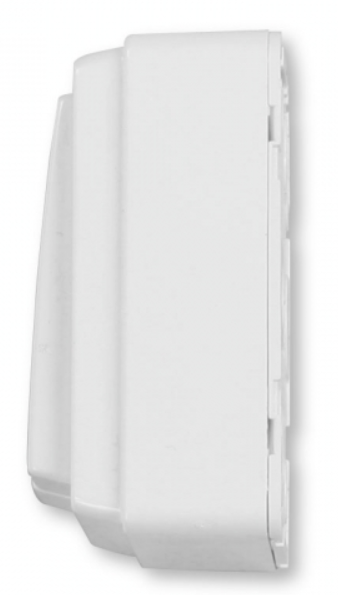

Maße (BxHxT): 56 x 65 x 27 mm
Zur Bedienung des Motors die Taste mit der
gewünschte Laufrichtung betätigen. Wenn der Schalterin eine Laufrichtung eingeschaltet ist, ist die gleichzeitig
Bedienung der anderen Laufrichtung gesperrt. Um Schäden am Schalter
zu vermeiden, bitte niemals die zweite Taste gleichzeitig
betätigen. Um den Motor in die andere Laufrichtung
einzustellen, bitte zuvor die erste Taste zurückstellen und dann

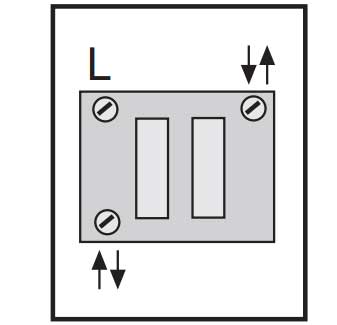

den Schalter in die gewünschte Stellung bringen- Der elektrische Anschluss darf nur durch eine
zugelassene Elektro-Fachkraft nach den in dieser
Anleitung gezeigten Anschlussplänen erfolgen. Beachten Sie die VDE-Vorschriften, insbesondere in Feuchträumen. Die
VDE-Vorschriften enthalten zwingende Schutzmaßnahmen. Bei Nichtbeachtung besteht Lebensgefahr! Die Montage- und
Anschlussarbeitenmüssen zwingend im spannungslosen Zustand durchgeführt werden; dafür müssen die Zuleitungen allpolig vom Netz getrennt und gegen Wiedereinschalten gesichert werden.
Die Trennung vom Netz hat mit Schaltgeräten
zu erfolgen, ie einen Schaltkontaktabstand von mind. 3mm
garantieren. Stellen Sie sicher, dass sich im Fahrbereich
der Rollläden keine Personen aufhalten und nichts den Lauf
der Behänge blockieren kann. Diese Bedienungsanleitung
ist zu beachten.
