Das Spannlager benötigt man, wenn man 2 Rolladenpanzer in einem Rolladenkasten über 2 Antriebe bedienen möchte.
Das Lager wird im Rolladenkasten verspannt. Verschrauben ist nicht erforderlich!
Über die Gewindestange ist das Lager höhenverstellbar. Es besteht eine Verstellhöhe zwischen 180 mm und 330 mm und kann auch horizontal ausgerichtet werden. Kontermuttern und Muttern sorgen dafür, dass sich das Spannlager fest und sicher verklemmt. Die Kugellagerschalen stehen 30 mm auseinander.
Technische Daten:
Lagerplatte
Anschraubwinkel

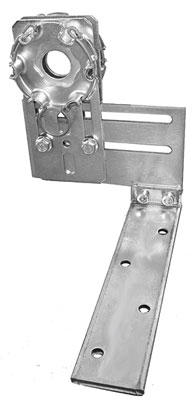

2 Fertigkasten-Lager für d = 40 mm Kugellager
INFO!
Das Zwischenlager lässt sich in Höhe und Tiefe verstellen und durch die Sicherheits-
krallen lässt sich das Herausdrücken der Kugellager vermeiden.
Der Einsatz durch feste Wellenverbinder in Verbindung mit Motor verbessert die Sicherheit.
